在不锈钢管制造领域，传统焊接方式（如氩弧焊、手工电弧焊）面临效率低、人工成本高、焊缝质量不稳定等难题。海拓手持式高频焊机凭借非接触加热、精准控温、便携灵活的核心优势，成为各大工厂主流焊接方式，让不锈钢管焊接从 “技术门槛高” 变为 “有手就能操作”。以下从技术原理、实战优势、应用场景解析其革新性。

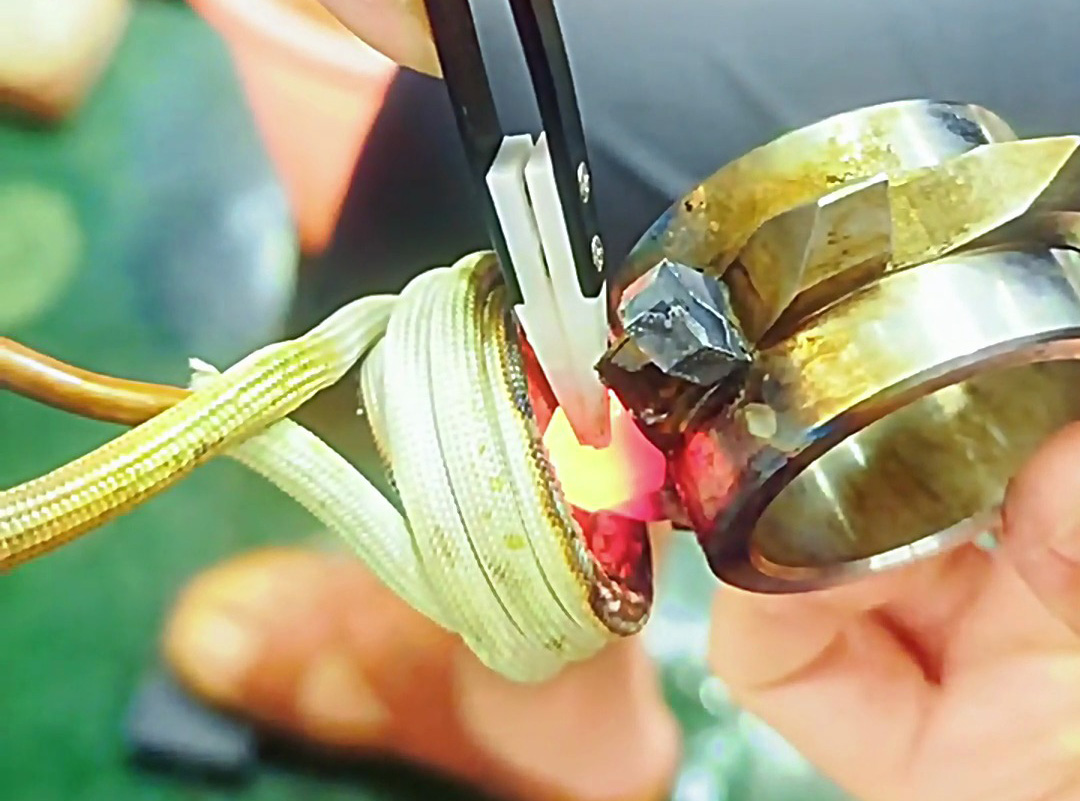

- 涡流效应快速升温：
手持感应线圈通入 200-400kHz 高频电流，在不锈钢管表面激发涡流，加热速度可达 100℃/ 秒，10 秒内即可将 304 不锈钢（熔点 1400℃）加热至钎焊温度（1100-1200℃）。 - 集肤效应精准控深：
通过调节频率控制加热深度，如焊接壁厚 1.5mm 的不锈钢管时，选用 200kHz 频率，集肤深度仅 0.3mm，确保焊缝熔透而不烧穿。
- 无接触损伤风险：
感应线圈与工件保持 5-10mm 间距，避免传统焊枪接触导致的表面划伤，特别适合镜面不锈钢管（表面粗糙度 Ra≤0.8μm）焊接。 - 多位置灵活焊接：
手持设计配合 3 米柔性电缆，可深入管道夹层、设备内部等复杂空间，完成传统设备难以触及的仰焊、横焊等位置。
| 维度 | 海拓手持高频焊 | 传统氩弧焊（单人操作） | 效率对比 |
|---|
| 焊接速度 | 20-30mm / 秒 | 5-8mm / 秒 | 提升 3-5 倍 |
| 日产能（8 小时） | 200-300 米管材 | 50-80 米管材 | 提升 4 倍 |
| 人工成本 | 1 人（普工） | 1 名持证焊工 + 1 名辅助工 | 减少 50% |
- 力学性能：
- 抗拉强度≥520MPa（达到母材 90%），优于氩弧焊的 450MPa；
- 弯曲试验（90°）无裂纹，符合 ASME BPVC 焊接标准。
- 外观与精度：
- 焊缝宽度均匀（3-5mm），表面氧化层厚度≤5μm，可直接通过酸洗或抛光达到镜面效果；
- 焊接变形量≤0.1mm/m，适配高精度不锈钢管（如医疗级流体管道）。
- 节能表现：
焊接 1 米 φ50mm 不锈钢管耗电仅 0.15kWh，较氩弧焊（0.5kWh / 米）节约 70% 能耗。 - 绿色工艺：
- 无电焊烟尘（PM2.5 排放≤1mg/m3），低于国标 10mg/m3 要求；
- 无弧光辐射，操作人员无需佩戴防护面罩。
- 场景：饮料厂无菌管道（材质 316L，壁厚 2mm，直径 φ89mm）；
- 工艺参数：
- 频率 200kHz，功率 10kW，加热时间 8 秒 / 焊点；
- 感应线圈：定制环形线圈，配合氩气保护（流量 5L/min）；
- 效果：
- 焊缝通过 1.6MPa 气密测试，菌落总数＜10CFU/100mm2，符合 FDA 食品接触标准；
- 单人单日完成 50 米管道焊接，较传统工艺缩短工期 3 天。
- 场景：换热器不锈钢管束焊接（φ19mm×1mm，长度 3 米）；
- 解决方案：
- 手持焊机集成至机械手臂，实现 “自动上料 - 焊接 - 检测” 全流程自动化；
- 多工位同步作业：4 组机械手臂同时焊接管束两端，节拍时间≤20 秒 / 根；
- 产能：单条产线日产能达 2000 根，不良率＜0.5%，较人工焊接提升 8 倍效率。
- 场景：商场不锈钢扶手断裂修复（φ38mm×1.2mm，壁厚 1.2mm）；
- 便携优势：
- 设备重量仅 1.8kg，搭配移动电源（220V 车载电源），10 分钟内抵达现?。?/li>
- 焊接过程：定位断裂处→预置钎料→手持焊接 6 秒→冷却 10 秒，修复后强度达母材 85%。
| 不锈钢材质 | 壁厚（mm） | 频率（kHz） | 功率（kW） | 焊接速度（mm/s） |
|---|
| 304/316L | 0.8-2 | 200-300 | 8-12 | 20-25 |
| 430/201 | 2-3 | 100-200 | 12-15 | 15-20 |
| 型号 | 功率 | 重量 | 适用管径范围 | 典型应用 |
|---|
| HT-SH-10 | 10kW | 1.8kg | φ6-φ89mm | 食品管道、装饰工程 |
| HT-SH-15 | 15kW | 2.2kg | φ10-φ159mm | 工业管道、换热器管束 |
- 钎料推荐：
- 304 不锈钢：银基钎料（如 HL304，含银 45%），熔点 660-725℃；
- 厚壁管（≥3mm）：镍基钎料（如 BNi82CrSiB），高温强度更优。
- 助焊剂优化：
使用无氯氟化物的环保助焊剂（如松香基活性剂），焊接后用酒精擦拭即可，无需强酸清洗。
| 维度 | 高频手持焊 | 氩弧焊 | 手工电弧焊 |
|---|
| 热输入控制 | 非接触精准聚焦 | 电弧扩散难控制 | 热变形大 |
| 焊工技能要求 | 普工（培训 1 小时） | 持证焊工（2 年经验） | 高级技工 |
| 焊缝缺陷率 | ＜1% | 5-8% | 10-15% |
| 后处理成本 | 无需打磨 | 需抛光去除氧化皮 | 需喷砂处理 |
- 试焊验证：提供不锈钢管样品（材质、壁厚、管径），免费测试焊缝强度与外观；
- 定制方案：根据工厂产线布局，设计手持焊单机作业或集成至自动化线的方案；
- 培训支持：2 小时实操培训 + 3 天现场指导，确保工人熟练操作。
- 设备投资：约 12 万元（含 HT-SH-15 主机 + 配件）；
- 成本节约：
- 人工成本：减少 2 名焊工，年节约薪资 16 万元；
- 能耗成本：年节约电费约 3.6 万元（较氩弧焊节约 70%）；
- 废品率降低：从 8% 降至 1%，年节约材料成本 5 万元；
- 投资回收期：约 6 个月。
海拓手持式高频焊机以 “效率革命、质量跃升、操作极简” 的特性，成为不锈钢管焊接领域的 “工厂新宠”。从食品医药的精密管道到工业设备的大型管件，其凭借技术优势持续颠覆传统工艺。选择高频焊接，不仅是选择一台设备，更是选择一种 “降本增效、绿色智能” 的生产方式 —— 让每一道焊缝，都成为工厂竞争力的坚实支撑。
|
