在金属焊接领域，针对异形件的焊接需求，海拓高频焊接技术通过定制化感应线圈设计，结合无明火作业优势，为铜板与螺丝等复杂结构件的焊接提供了高效安全的解决方案。

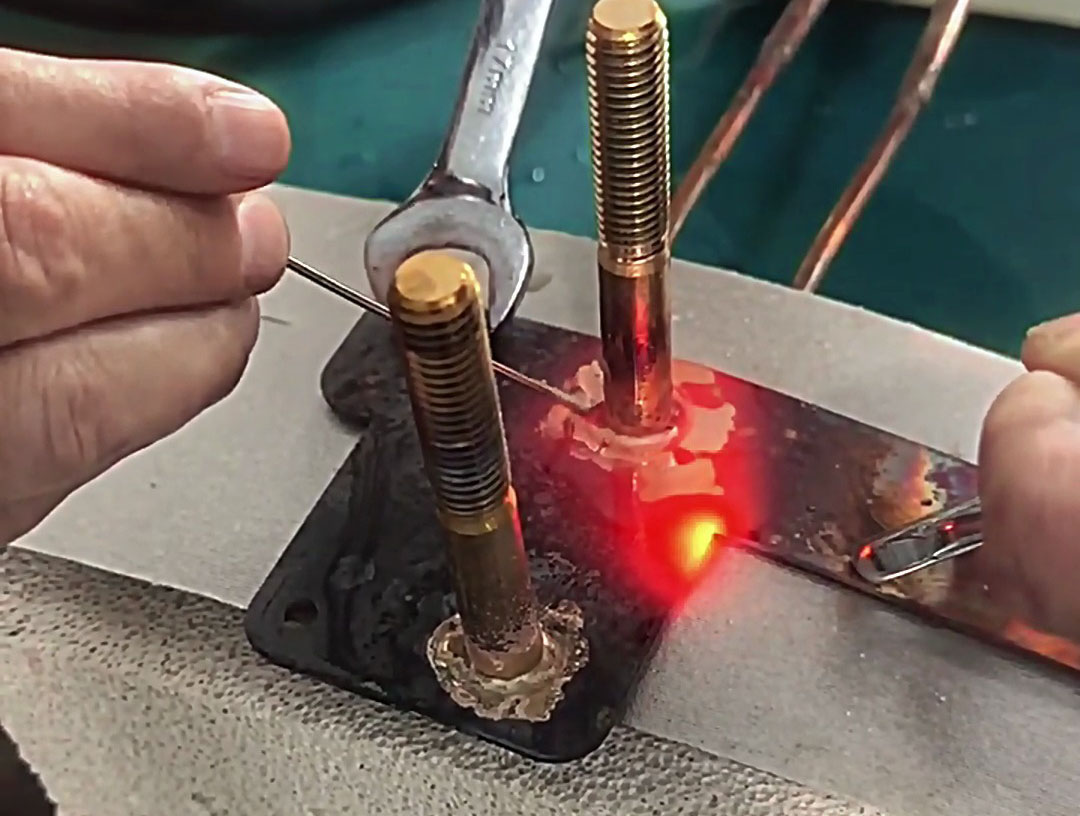

铜板与螺丝的几何形状差异显著（如铜板为平面薄板、螺丝为带螺纹的柱体），传统焊接方式难以精准控制加热区域。海拓技术团队根据工件具体尺寸（如铜板厚度 1-5mm、螺丝直径 M3-M12）与结构特征，设计专属感应线圈：
- 多段式线圈结构：针对铜板与螺丝的焊接界面，线圈分为平面感应段与柱面感应段，平面段采用扁平式绕法（宽度匹配铜板焊接区域），柱面段采用中空式结构（内径大于螺丝外径 0.5-1mm），确保电磁场均匀覆盖焊接接触面。
- 柔性材料适配：对于曲面铜板或异形螺丝，采用可弯曲的柔性感应线圈（如铜质软管绕制），通过手动塑形紧贴工件表面，实现非规则曲面的感应加热，解决传统刚性线圈难以贴合的问题。
高频焊接通过电磁感应生热，无需可燃气体或电弧，焊接过程无明火、无火花飞溅。某电子元件厂在焊接铜板与微型螺丝（直径 M2）时，传统烙铁焊接因静电火花曾引发 3 起小规?；鹎?，而采用高频焊接后，彻底消除了明火隐患，尤其适合易燃易爆环境（如锂电池组件焊接）。
感应加热速度可达每秒升温 50-200℃，以焊接 3mm 厚铜板与 M6 螺丝为例，高频焊接仅需 2-4 秒即可使接触面温度达到焊料熔点（如银基焊料 960℃），而传统火焰焊接需 20-30 秒。某五金制品厂引入该技术后，单条生产线日产能从 800 件提升至 5000 件，同时焊接能耗降低 40%（单位产品耗电从 0.5Wh 降至 0.3Wh）。
通过 PLC 控制系统实时调节高频电源功率（如 1-20kW 连续可调），结合红外测温反?。ň?±2℃），可将焊接热影响区控制在 1-3mm 范围内。在某汽车线束铜板端子焊接中，高频焊接使螺丝周边塑料护套的温升≤10℃（传统焊接温升＞50℃），避免了塑料融化变形，同时焊点拉脱力稳定在 80-100N（传统工艺波动 ±20N），一致性提升 90%。
高频电流（频率 20-400kHz）通过感应线圈时，产生交变磁场穿透工件表面，在铜板与螺丝的导电材料中激发涡流。涡流能量转化为热能，遵循 “集肤效应”（频率越高，热量越集中于表面），因此可快速加热接触面而不影响工件内部结构。对于 M10 以上大尺寸螺丝，可通过降低频率（如选用 20kHz）增加加热深度，确保螺纹根部熔合良好。
| 行业 | 工件类型 | 焊接难点 | 高频焊接解决方案 |
|---|
| 电子电器 | 铜板 - 微型螺丝（M2-M4） | 易受静电干扰，塑料件易受热 | 定制微型线圈，功率≤5kW，加热时间 1-2 秒 |
| 汽车制造 | 电池连接板 - 螺栓（M8-M12） | 大电流导通要求，焊点需抗振动 | 多线圈阵列同步加热，焊后进行超声探伤 |
| 家具五金 | 铜板装饰件 - 自攻螺丝 | 表面美观要求高，避免焊痕 | 采用低功率脉冲加热（功率 3-5kW，脉冲宽度 0.5 秒） |
| 维度 | 高频焊接（定制线圈） | 传统烙铁 / 火焰焊接 |
|---|
| 加热区域精度 | ±0.5mm | ±2-5mm |
| 焊接缺陷率 | ≤1% | 5%-10% |
| 操作人员要求 | 无需持证，培训 1 小时即可 | 需熟练技工，培训周期 1 周以上 |
| 环境适应性 | 可在粉尘、潮湿环境作业 | 需干燥通风环境 |
海拓高频焊接技术以 “定制化线圈设计 + 高频感应加热” 为核心，破解了异形件焊接的效率与质量难题。其无明火、极速加热、精准控温的特性，不仅满足了现代制造业对安全与效率的双重需求，更推动了金属焊接工艺向智能化、柔性化方向升级，成为电子、汽车、五金等行业异形件焊接的优选方案。
|
