铜银点触点高频自动化焊接设备:精密制造的核心解决方案

铜银点触点高频自动化焊接设备:精密制造的核心解决方案

在电子元器件与接插件制造领域,铜银点触点的焊接质量直接影响产品的导电性能与使用寿命。铜银点触点高频自动化焊接设备通过多模块协同作业,实现了从触点抓取、定位到焊接的全流程自动化,为精密电子元件生产提供了高效可靠的技术支持。以下从设备组成、工作原理及应用优势展开解析:

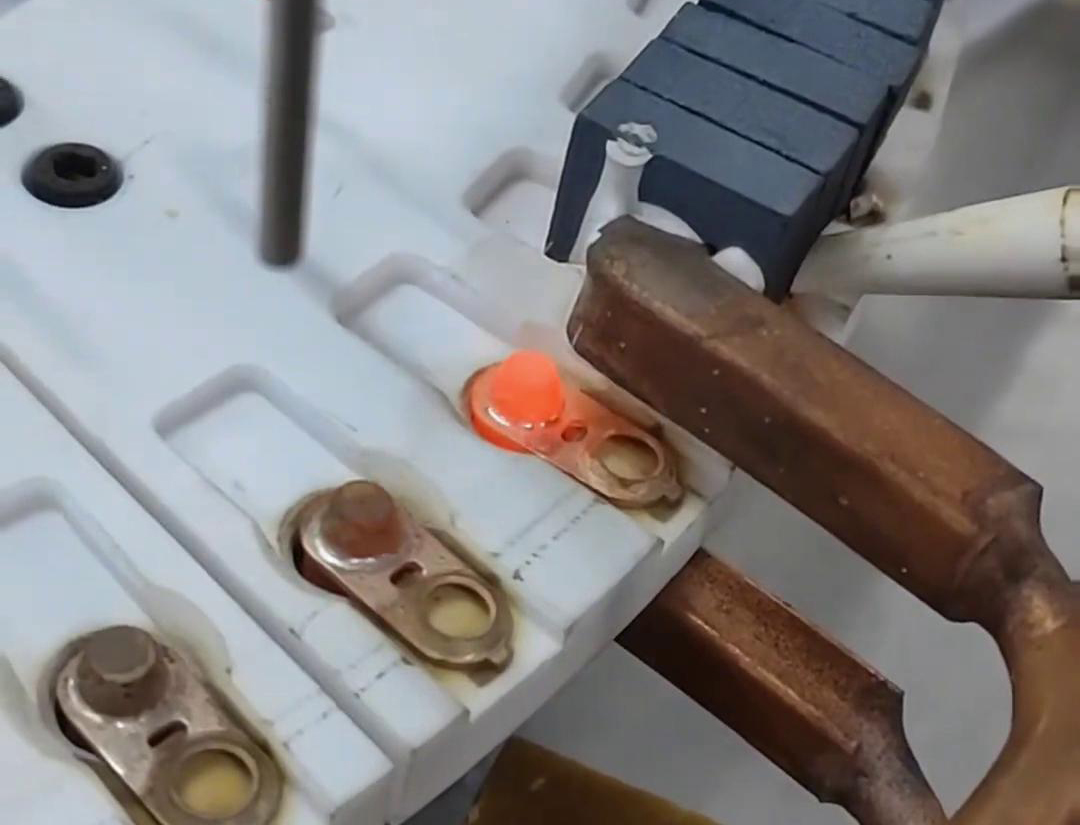

铜银点触点高频自动化焊接设备:精密制造的核心解决方案(图1)

一、设备核心组成与协同机制

1. 机械手:智能精准的抓取定位系统

  • 功能特性:采用六轴伺服机械手,重复定位精度达 ±0.02mm,可适配不同规格的铜银触点(如直径 0.5-3mm 的触点元件)。
  • 作业流程:通过视觉识别系统(CCD 相机)对料盘中的铜银触点进行图像采集,经算法计算后规划最优抓取路径,避免碰撞损伤;抓取后快速移送至焊接工位,整个过程耗时≤5 秒。

2. 夹具:高精度定位的稳固支撑

  • 结构设计:采用弹簧浮动式夹具,兼容触点公差 ±0.1mm 的微小差异,通过气动或电动方式实现快速夹紧(夹紧力 5-20N 可调)。
  • 定位精度:夹具定位槽与触点配合间隙≤0.05mm,确保焊接时触点轴线与感应圈中心对齐,避免因偏移导致的焊接偏斜或虚焊。

3. 高频焊机:瞬间熔合的能量核心

  • 工作原理:搭载 20-100kHz 高频电源,通过定制化感应圈(如内径 2-5mm 的环形线圈)产生交变电磁场,使铜银触点连接部位产生涡流效应,瞬间升温至银的熔点(961.93℃)实现熔焊。
  • 加热特性:加热时间可精确控制在 0.5-3 秒,热影响区≤0.3mm,避免铜基体过度受热导致的晶粒粗大或性能劣化。

铜银点触点高频自动化焊接设备:精密制造的核心解决方案(图2)

二、自动化焊接工艺流程

1. 上料与预处理

  • 振盘送料:铜银触点通过振动盘有序排列,经直振轨道输送至机械手抓取区域,实现连续上料。
  • 表面清洁:可选配离子风枪或超声波清洗???,去除触点表面的油污、氧化物,确保焊接界面洁净,提升熔合质量。

2. 定位与焊接

  • 机械手移送:抓取触点后,机械手以≤200mm/s 的速度平稳移送至夹具工位,由夹具完成二次定位(X/Y/Z 轴偏差≤0.03mm)。
  • 高频焊接执行:感应圈下降至距触点 0.5-1mm 处,触发高频电源输出能量,实时监测焊接电流与时间(如电流峰值 150A,持续时间 1.2 秒),焊接完成后感应圈自动复位。

3. 检测与下料

  • 在线检测:通过激光测高仪检测焊点高度(精度 ±0.01mm),或通过微电阻测试仪测量接触电阻(阈值≤10mΩ),不合格品自动剔除。
  • 良品收集:合格触点由机械手移送至出料槽,进入下一工序或包装环节,全程无需人工干预。

铜银点触点高频自动化焊接设备:精密制造的核心解决方案(图3)

三、技术优势与应用场景

1. 核心性能突破

  • 焊接效率:单工位设备产能可达 300-600 件 / 小时,较人工焊接提升 5-8 倍;多工位转盘式设备产能可突破 1000 件 / 小时。
  • 焊点质量:焊点抗拉强度≥5N(针对 φ1.5mm 触点),导电率达银标准值的 95% 以上,满足航空航天、汽车电子等高端领域需求。
  • 工艺兼容性:支持铜 - 银、铜 - 铜、银 - 银等多种组合焊接,通过更换感应圈与调整参数,可快速切换不同规格产品。

2. 典型应用场景

  • 继电器制造:用于舌簧继电器、功率继电器的铜银触点焊接,确保触点在高频率通断中保持低接触电阻与抗电弧侵蚀能力。
  • 接插件生产:适配 USB 接口、新能源汽车充电端子等精密接插件的触点焊接,满足小型化、高可靠性要求。
  • 电子元器件:适用于微型开关、传感器元件的触点焊接,避免传统焊接对周边电子元件的热损伤。

铜银点触点高频自动化焊接设备:精密制造的核心解决方案(图4)

四、对比传统工艺的显著提升

维度
高频自动化焊接设备
传统人工 / 烙铁焊接
定位精度
±0.02mm
±0.1mm
热影响区
≤0.3mm
≥1mm
焊点一致性
合格率≥99%
合格率 85-90%
能耗
单焊点耗电约 0.15Wh
单焊点耗电约 0.5Wh
人工成本
单台设备仅需 1 名操作人员
需 3-5 名操作人员
铜银点触点高频自动化焊接设备以 “机械自动化 + 高频精密焊接” 的双重优势,解决了传统手工焊接效率低、质量波动大的难题,成为电子精密制造领域的关键装备。随着智能传感器与工业互联网技术的融合,未来设备可进一步集成数据追溯系统,实现焊接参数的全流程记录与远程监控,推动电子元件生产向智能化、透明化方向升级。


|
